一、产品介绍

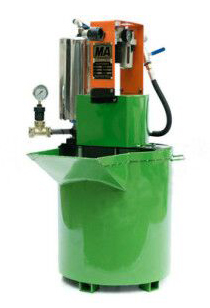

矿用注浆搅拌系统由便携式气动搅拌桶和矿用气动注浆泵组成。便携式气动搅拌桶以压缩空气为动力,不产生火花,安全防爆。矿用气动注浆泵使用压缩空气作动力,可以在大淋水、高瓦斯场合安全使用。可以长时间堵转而无发热问题,利用工作介质(浆液、气体)传递压力信号,组成闭环自动调控性能,结构简单可靠,自动无极调控准确,无超压问题。该泵换向机构具有气压自动定位性能,使用安全可靠,具有按照预定的注浆压力自动调节排浆量的性能,可注单液浆、双液浆以及化学浆,适用于井下潮湿等恶劣环境下工作。

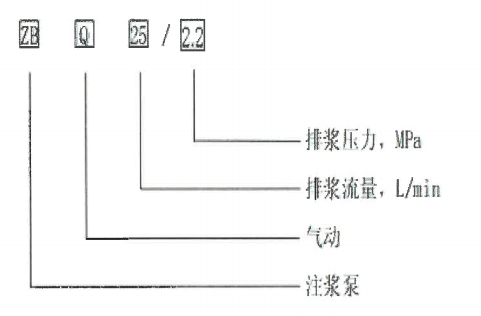

型号的组成意义
示例:ZBQ25/2.2表示排浆流量为25L/min、排浆压力为2.2MPa的气动注浆泵。
二、用途及特点

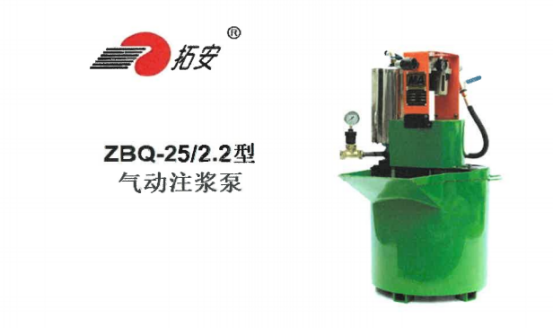

我公司特别研发的一种轻便型高性能专用于封孔浆的设备——ZBQ25/2.2型气动注浆泵。它以压缩空气唯一动力源,核心的气动泵采用先进的内置滑动自动换向设计,浆缸为独特的内置差动双作用活塞结构。使其成为一款多功能、性能质量比超强的气动注浆泵。
ZBQ25/2.2型气动注浆泵设计新颖独特,外观美观,结构特别经凑,具有体积小、质量轻、使用简单、携带方便、拆卸维修方便等特点,在易燃、易爆、强磁、辐射、多尘埃以及淋水的场所均可以安全使用。特别适合煤矿井下大范围机动性高的封孔注浆。
长时间堵转而无发热问题,利用工作介质(浆液、气压)传递压力信号,组成闭环自动调控性能,结构简单可靠,自动无极调整准确,无超压问题。
三、主要技术参数
项目 | 单位 | ZBQ25/2.2 | |
供气压力 | MPa | 0.55 | |
排浆压力 | MPa | 2.2 | |
排浆流量 | L/min | 25 | |
浆缸直径 | mm | 50 | |
活塞行程 | mm | 97 | |
耗气量 | M³/min | ≤2 | |
噪声 | 声压级 | dB(A) | ≤95 |
整机重量 | Kg | 19 | |
外形尺寸(长×宽×高) | mm | 285×200×1060 |
